FFC 排線同向與反向如何區分？
- 作者: 阿勇
- 來源: 鑫美特FFC排線
- 日期 : 2022-07-04
FFC排線的方向如何區分？可以從補強板或金手指的位置進行辨別
一.從ffc排線金手指位置方向
FFC排線實際使用中需要與對應的連接器進行匹配，ffc排線兩端需要插入連接器的間槽，而ffc排線是比較柔軟，要插入連接器需要將排線的兩端加硬和增加厚度，故只要是插接型排線，兩端都有補強板，補強板一般都是藍色的，當然也有透明的，淺藍的，白色的等，我們可以從ffc排線兩端補強板的位置來分辨方向。1.ffc排線兩端補強板在同一面，就是同向排線，也叫A型排線。ffc排線兩端補強板在相反面，就是反向排線，也叫B型排線

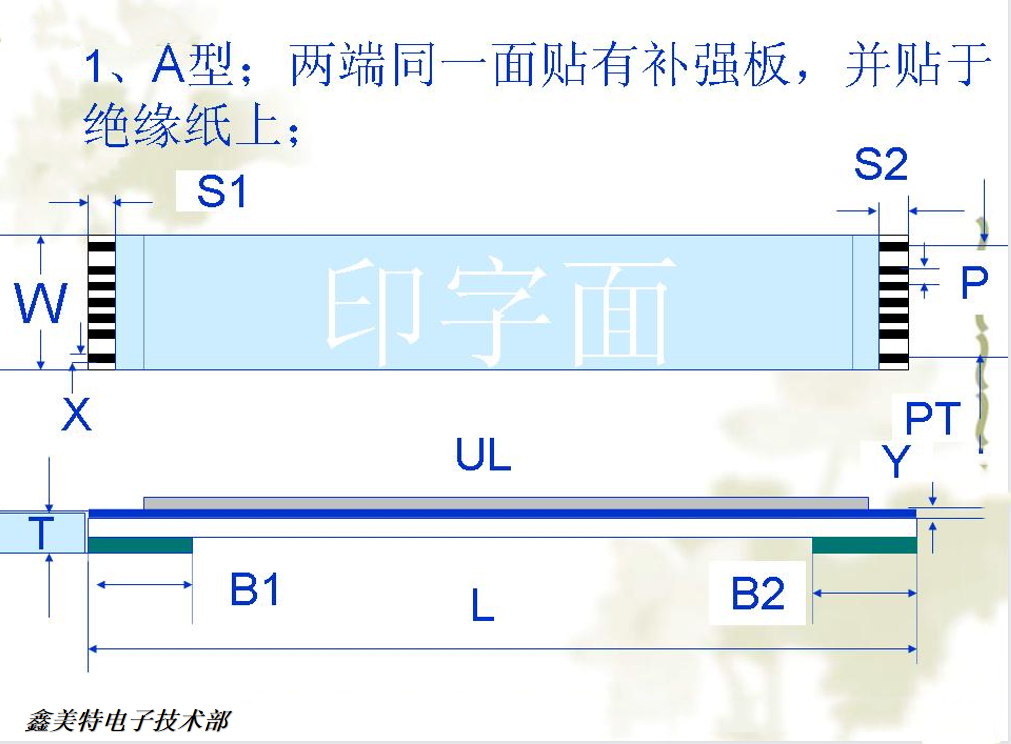

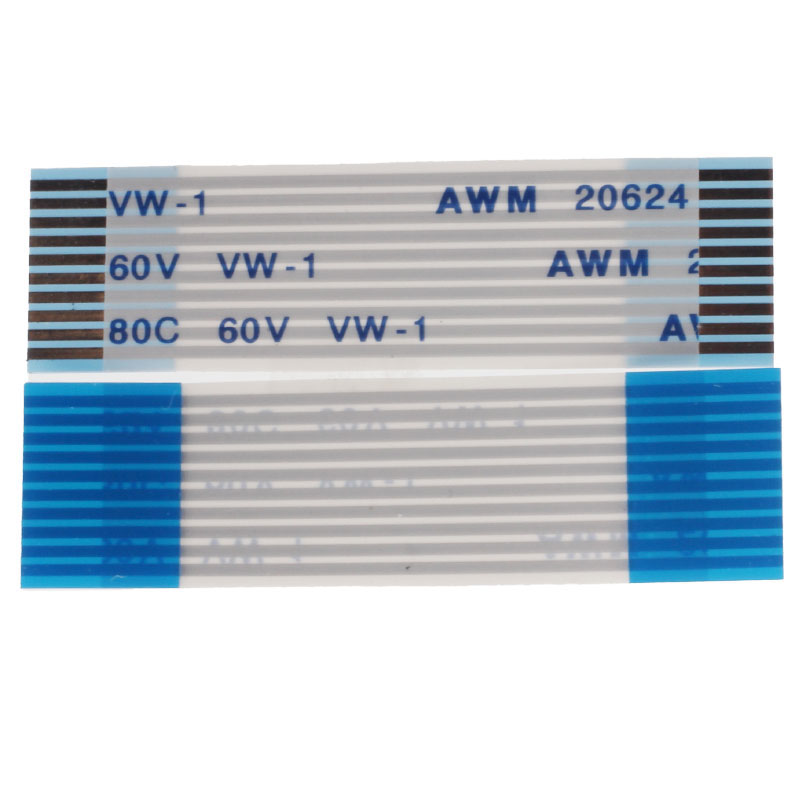

如上圖，就是兩端補強板在同一面，就時同向ffc排線。下圖就是同向ffc排線的實例。
2.ffc排線兩端補強板在相反面，就是反向排線，也叫B型排線

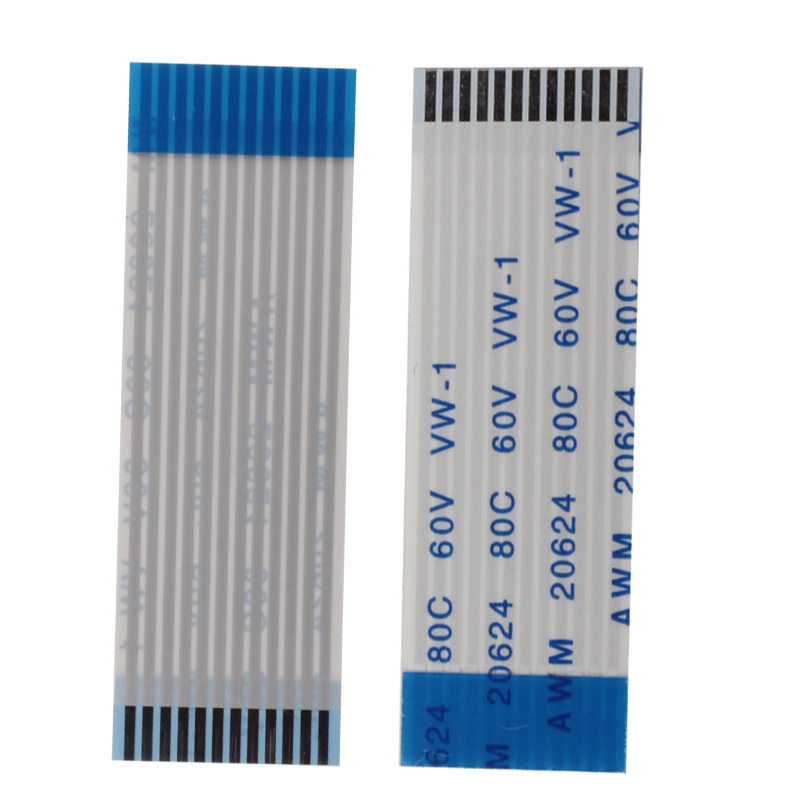

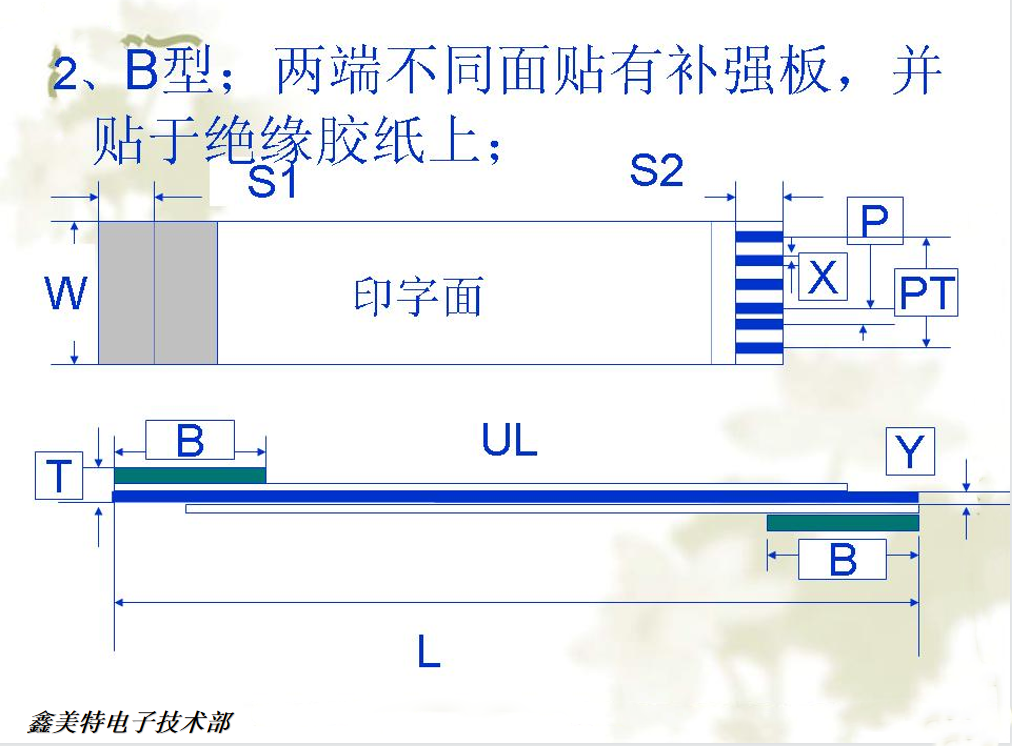

如上圖，就是兩端補強板在相反面，就是反向ffc排線。下圖就是反向ffc排線的實例。
